グラスパーGV-Lシリーズ
GV-09L
GV-17L
GV-32L
GV-42L
GV-62L
GV-122L
GV-202L
GV-302L
GV-402L

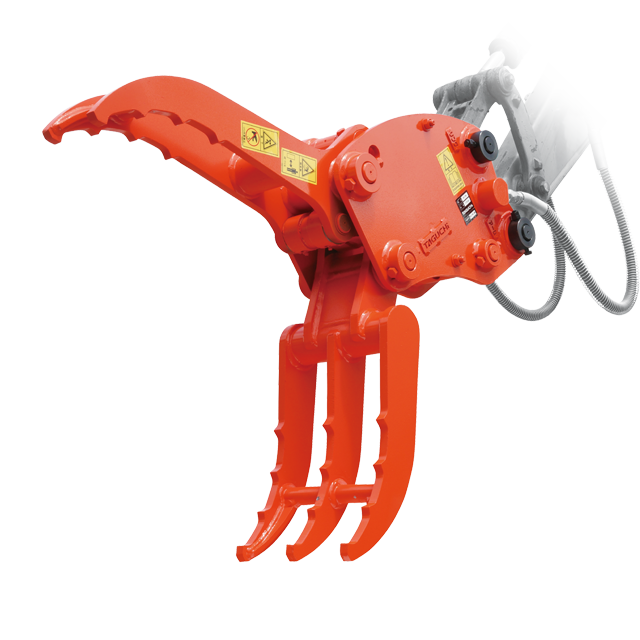

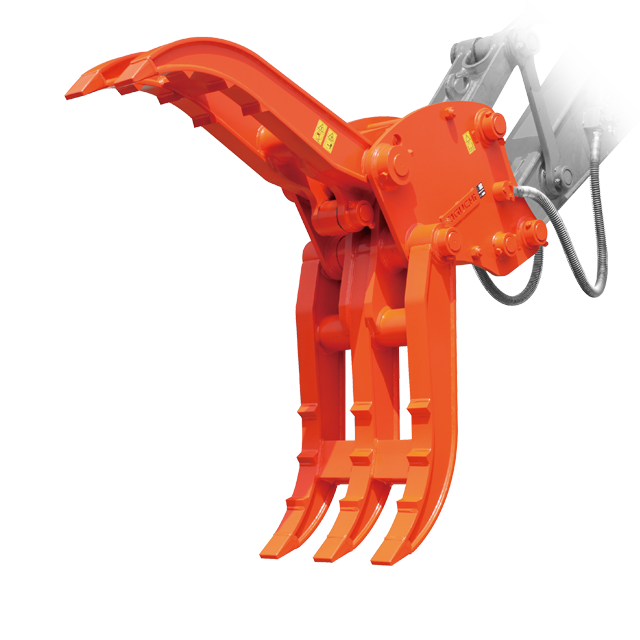

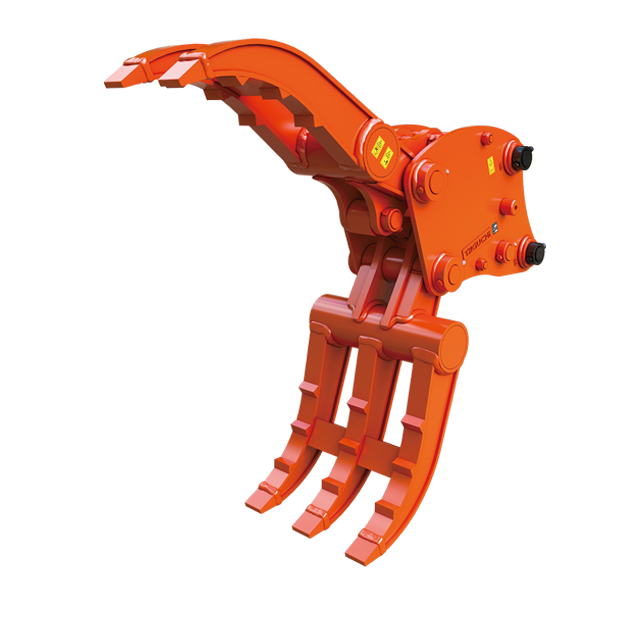

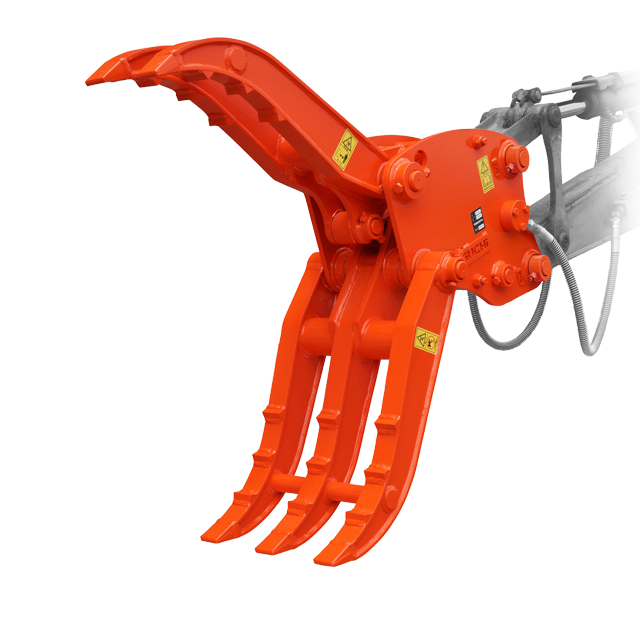

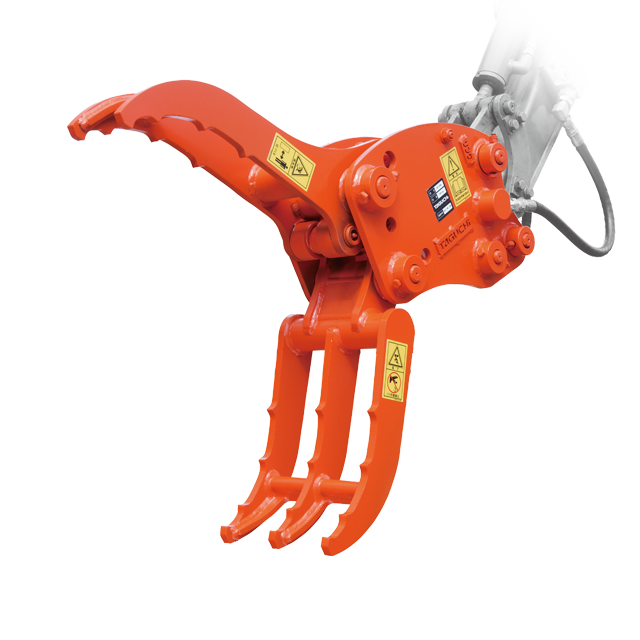

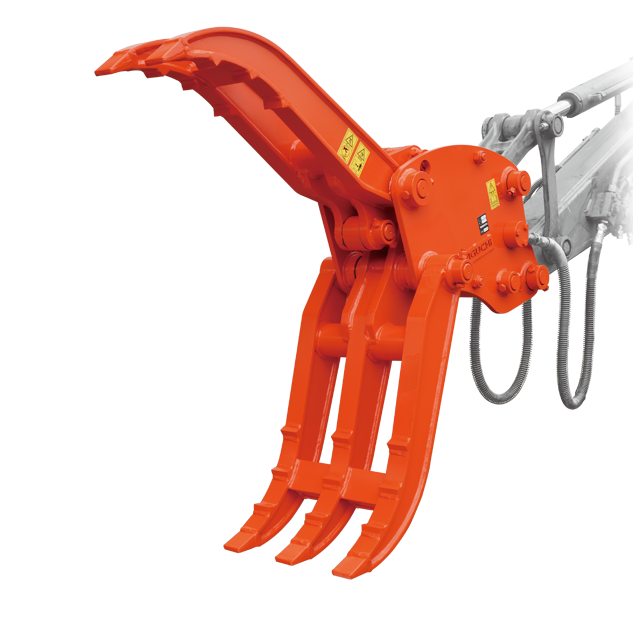

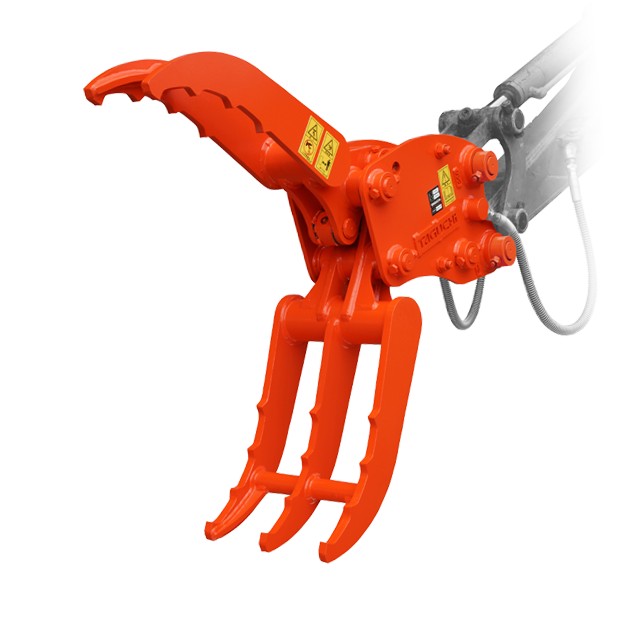

首振り機能の搭載により、あらゆる角度からのつかみ作業を実現しました。 爪の開閉は本体内部の油圧シリンダで行い、バケットシリンダによって首振り動作を行います。機械式つかみ機よりも作業の幅が広がり、優れた作業効率を発揮します。
型式 | GV-09L | GV-17L | GV-32L | GV-42L | GV-62L | GV-122L | GV-202L | GV-302L | GV-402L |
本体クラスの目安[ton] | 0.7 - 1.5 | 1.2 - 2.5 | 3 - 4 | 4 - 5 | 6 - 8 | 12 - 14 | 20 - 22 | 30 - 37 | 40 - 45 |
最大使用圧力[MPa] | 20.6 | 20.6 | 24.5 | 24.5 | 27.4 | 34.3 | 34.3 | 34.3 | 34.3 |
最大開口幅A[mm] | 770 | 965 | 1200 | 1300 | 1670 | 1860 | 2260 | 2540 | 2810 |
本体長さB[mm] | 735 | 900 | 1020 | 1200 | 1360 | 1580 | 1880 | 2110 | 2340 |
爪幅C[mm] | 230 | 270 | 330 | 425 | 470 | 560 | 695 | 825 | 910 |
爪長さD[mm] | 440 | 545 | 660 | 760 | 905 | 1030 | 1260 | 1440 | 1590 |
質量[kg] | 65 | 110 | 140 | 230 | 370 | 570 | 1080 | 1670 | 2480 |
* 1往復の油圧配管が必要です。
* GV-09L, GV-17L, GV-32Lの爪はボックス構造ではありません。
* グラスパーシリーズを搭載する油圧ショベルには、アームの損傷を防ぐ為にアームの補強をおすすめします。
* クラスが異なる油圧ショベルには取付けることができません。
* 正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。
* 本仕様並びに写真は予告なく変更となる場合がございます。
